产品名称:电力远程监测系统|智能电力监控系统
产品型号:
产品简介

电力远程监测系统是基于目前流行的物联网技术,设计适合用户用电要求的监控系统,它不仅可以监控用电电量,还可以配合其他系统控制其它建筑设备的远程监控。

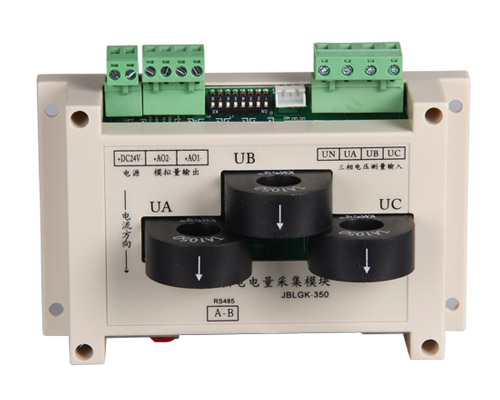

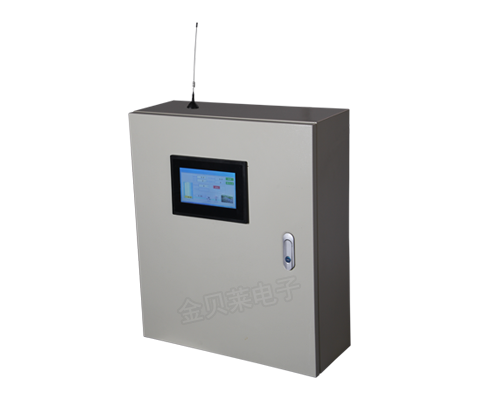

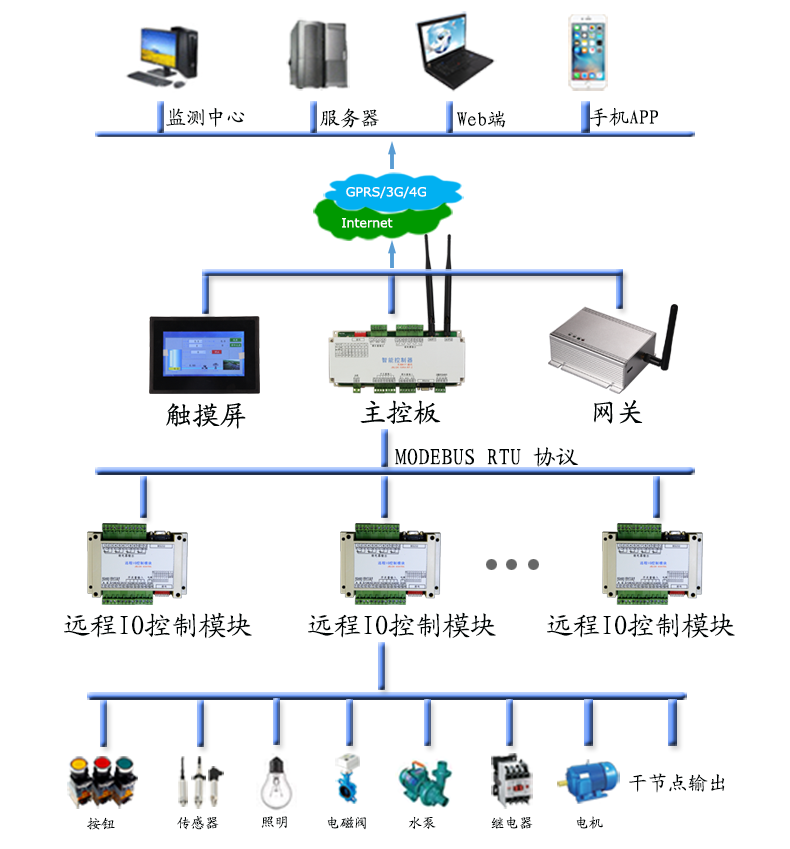

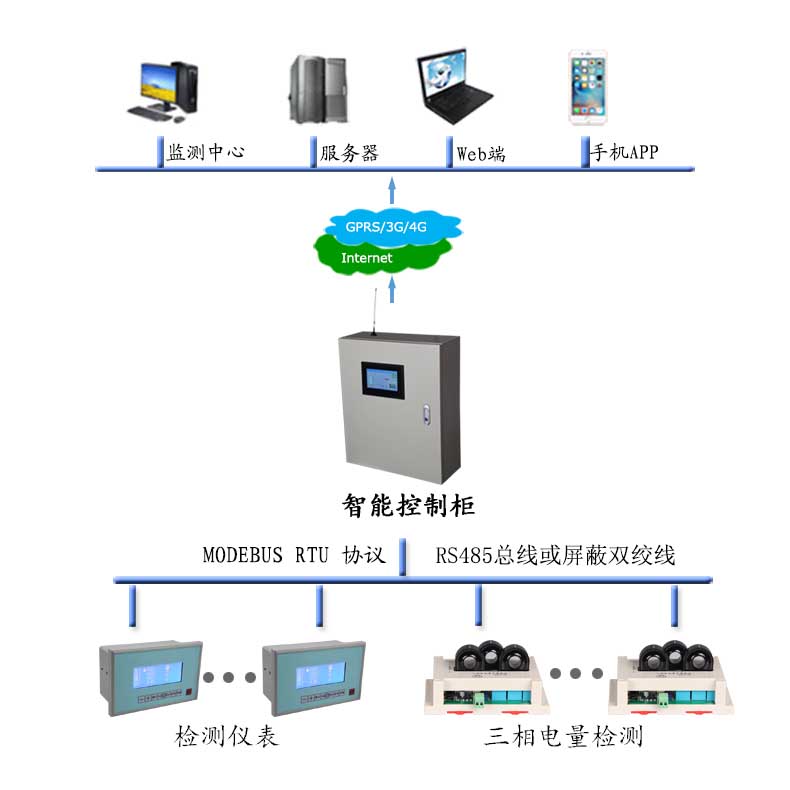

近些年来随着社会的进步、经济科技的发展,人们生活、工作和生产水平有了很大的提高。电力的正常供给关系到人们生活、工作的方方面面,发电厂、电站、配电室在电力配给方面起到至关重要的作用。然而采取人工监控的措施,既浪费人力又达不到很好的效果,而且可能存在人工疏忽的情况,在这种情况下,电力的监控应运而生。考虑到电站、配电室的分布较分散,以及连网的可靠性和实时性,采用GPRS监控更为合适。 智能电力监控系统: 电力远程监控系统主要由远程监控平台、远程主控制柜、三相电检测模块、温湿度传感器等)设备组成

  • 功能特性
  • 参数
  • 相关下载


一、智能电力监控系统功能概述:

1:对设备用电进行远程智能监控,实现远程统计功能。

2:系统自动报表、数据自动存储、生成报表等功能;
3:对电力开关的远程分合闸操作和电量管理等重要功能,实行密码权限设定;
4:通过数据库可查询历史用电电荷(如温度、电流、电压、电量等)的各种数据记录;
5: 对各回路设置报警,实现事故实时预警和历史故障报警查询;

6:对高低压配电柜主回路的温度、电流、电压、功率因数和电量等参数进行实时监测;

二、电力远程监测系统监测功能

    智能电力监控系统主要对用电设备电量进行远程监测。主要对开关状态的监测。通过在配电柜上的输入处安装电量检测仪,用电输入的电压(三相)、电流(三相)、频率和功率等;用电源转换模块连接到需要监控的开关的输出,实时监测重要开关的供电情况。


监控软件实时显示并保存各配电柜总进线的各监测参数的数值,实时显示并保存各被监测开关的工作状态。设定电压、电流的上限值与下限值,当监测的电压或电流超过设定的允许值或开关异常跳闸时,监控系统发出报警信息。

监控内容:

1、各种配电柜:市电配电柜、ups配电柜、切换柜等。

2、各种配电屏:直流屏、交流屏、整流器等。

3、重要配电开关供电情况。

监控功能:

1、输入电量:各相电压、电流及频率等。

2、负载电量:各相电压、电流、频率、功率因素及功率等。

3、内部设定点情况:过载、过压等实时监测。




三、远程监控系统功能特点

监控中心远程监测站内温度、湿度、进站三相电压、进站三相电流、出站三相电压、出站三相电流等;支持远程控制交流接触器控制供电;支持三相电压纹波监测和有功和无功功率监测;支持联动门禁无人值守时监测电站、配电室是否有人进入;当配电室或者变压器温湿度升高时提前预警等。

(1)硬件简介

1)、宽电压供电范围:7V-30V,适合工业场合;

2)、带RS232、RS485(232也转为485的情况下,可以有两路485),可以轻松配置可组建RS485网络;

3)、多路AD模拟量输入(12位),输入电压为0-30V,也可以测量4-20mA工业电流信号,AD模拟量适合于采集各类传感器信号;

4)、多路继电器输出控制、多路光耦输入输出控制(输入和输出的位数自选),可以用于输入、输出的场合,如电机的启动等;

5、)传输支持多种协议,我公司自定协议和Modbus协议(ASCII、RTU、Modbus TCP)完美支持,Modbus协议完美支持组态;

6)、数据传输采用GSM模块可实现功能:

a)GPRS断线自动重连;

f)支持短信数据传输、短信参数配置功能;

g)支持电话和短信唤醒功能;

7、支持专用软件进行本地和远程参数配置及维护;

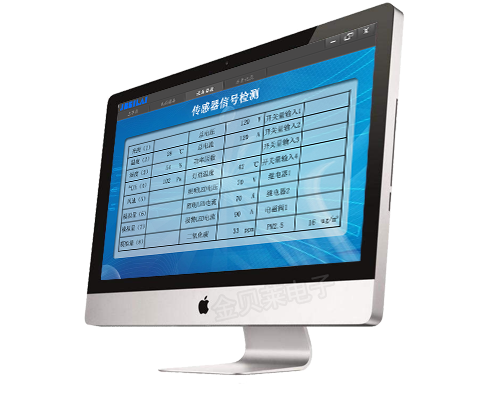

(2)软件功能

a)远程监测电站、配电室三相输入电压、三相输出电压、三相输入电流、三相输出电流状态。

b)远程监测电站、配电室的工作状态、保护状态、工作模式。

c)远程监控室内的温度、湿度,进行火警预警。

d)支持各种监测信息、控制信息、报警信息、操作信息的存储和历史记录查询。

e)生成各种数据报表及数据曲线。


金贝莱电子拥有雄厚的技术实力,可根据项目要求进行电力远程监测系统量身定制开发,欢迎来电洽谈联系。
