1、指令时序

1）取指令和执行指令：

取指令：CPU在每出现一次ALE取一次指令，一个周期出现二次ALE。第一次出现在S1P2、第二次出现在S4P2，宽度为一个状态。

执行指令：80C51共有111条指令，指令时序分为单字节、单周期指令时序；双字节单周期指令时序；单字节双周期指令时序；二字节二周期指令时序；一字节四周期指令时序。

2）指令执行过程

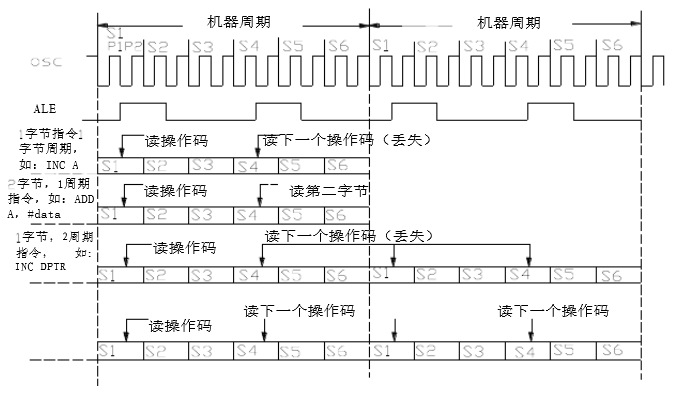

 如下图是单片机指令执行过程：

现说明如下：

单字节、单周期指令时序，在S1期间读入操作码，并把它送入指令寄存器，接着开始执行，并在本周期的S2P2执行完毕。如：INC A；

双字节单周期指令时序，在S1期间读入指令操作码并锁存，在S4期间读入指令第二字节，指令在相周期的S6P2期间执行完毕。如：ADD  A,  #data

单字节双周期指令时序，在S1期间读入操作码并锁存，然后开始执行，在第二周期的最后一个状态S6P2执行完毕。如：MOVX  A，@DPTR

2、振荡器和时钟电路

    单片机开发80C51的时钟主生方法分内部时间方式和外部时钟方式：

1）、内部时钟电路

此时在芯片XTAL1和XTAL2两端跨接晶体，C取30PF，若跨接陶瓷谐振器，C取47PF；晶振频率可在1.2-12MHZ之间选择。

2）、外部时钟方式

此方式是利用外部振荡脉冲接入XTAL1或XTAL2。HMOS和CHMOS单片机外时钟信号接入方式不同。8051的时钟信号由XTAL2输入，考虑到XTAL2不是TTL电平，因此接有上拉电阻。80C51的时钟由XTAL1输入。
