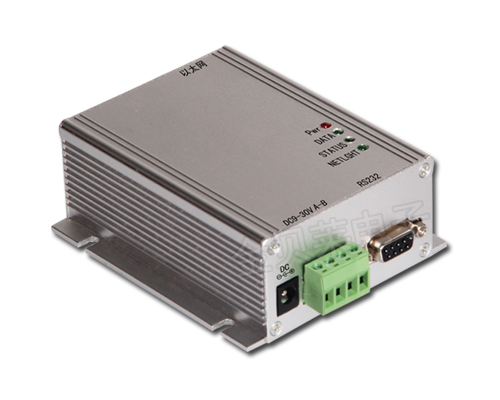

产品名称:电脑服务器以太网网关
产品型号:JBLGK-801-N
产品简介

JBLGK-801-N是一款性能稳定、高性价比的工业级嵌入式联网终端, 以太网网关,电脑服务器网关 它采用ARM Cortex内核,具有丰富的存储和管理能力,提供RS232/485到TCP/IP网络的双向畅通物理传输通道,可轻松对原有设备进行联网升级。采用32位ARM处理器,自动侦测10M/100m以太网,支持ETHERNET、ARP、IP、UDP、TCP、ICMP协议,可选工作模式:TCP Server、TCP Client、UDP Server、UDP Client模式,MODBUS RTU

名称:联网终端,电脑服务器网关 以太网接口 型号:JBLGK-801-N 规格:串口,RS485转以太网 工作电压:9V-30V

  • 功能特性
  • 参数
  • 相关下载

   一、产品特点

    自适应10/100M高速网络

    支持RS232RS485双接口,智能转换,无需配置或跳线选择

    RS485接口设计有防雷高压保护电路,坚固耐用

    支持 AUTO MDI/MDIX,可使用交叉网线或直连网线连接而不需要考虑线序;

    支持波特率在 9600 ~ 512000 bps

    定做的高档铝合金外壳,精致产品外观,有效保护产品运行。

    激光刻印字体,而不是丝印的字符,清晰,美观,牢固,故意磨都磨不掉。

    工作方式可选择 TCP Server, TCP Client, UDP工作模式, UDP Server工作模式;

    支持虚拟串口工作模式,提供虚拟串口软件

    工作端口,目标 IP 地址和端口均可任意设定;

    断网检测机制,网络断开后自动断开连接,保证整个网络可靠的建立 TCP 连接。

    根据客户设置的串口波特率,自动计算串口打包时间(等待当前波特率下发送两个字节所需要的时间),提高实时性;

    提供配套的TCPIP编程资料和支持,VB Dehpi Boland C++,更有IOS和安卓 android 例程提供;

    同时支持串口和网络两种方式进行配置,支持跨网段配置与搜索设备,物理上一个局域网即可设置,不需修改计算机IP地址,既顾及安全问题,又不需要去考虑模块当前的IP

    全新原装芯片,贴片生产工艺,品质保证

    协议: ETHERNETARPIPUDPTCP;

    电源: 输入电源: 9-30V DC.

    机械参数: 尺寸(L×W×H): 95×87×25(mm).

    工作温度: 工业级: -25~75°C.

    保存环境: -40~85°C, 5~95%RH.

    厂家直销,保证技术支持服务,也可以OEMODM



   二、工作模式

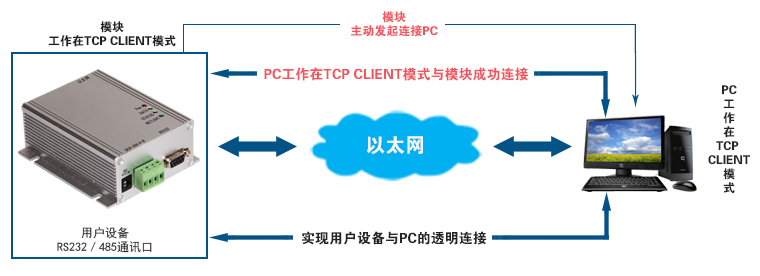

    TCP Client模式:

    在TCP Client模式下,模块上电后根据自己的设置主动去连接TCP Server服务器端,然后建立一个长连接,之后的数据进行透明传输。此模式下,TCP ServerIP需要对模块可见,可见的意思是通过模块所在的IP可以直接PING通服务器IP,服务器端可以是互联网的固定IP,也可以是和模块同一个局域网的内网IP。

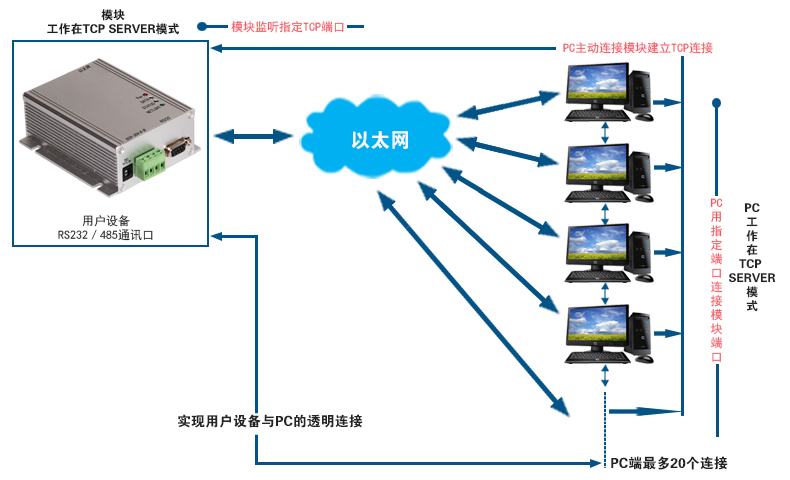

    TCP Server模式:

    在TCP Server模式下,模块首先与网关尝试通讯,然后监听设置的本机端口,有连接请求时响应并创建连接,最多可以同时存在4个链接,串口收到数据后将同时发送给所有与网络模块建立链接的设备。

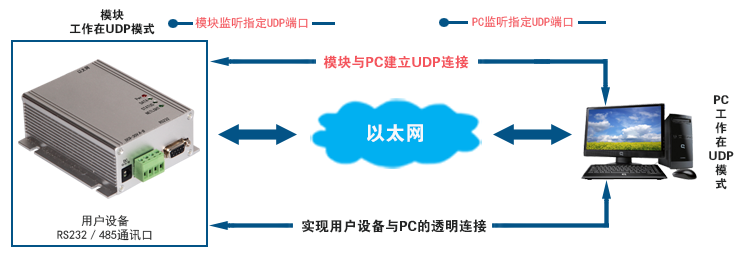

     UDP模式

     在UDP模式下,模块上电后监听设置的端口,不主动建立连接,当有数据从通过传过来时,转发到串口,当串口收到数据时,通过网络发送到模块设置的IP的端口。

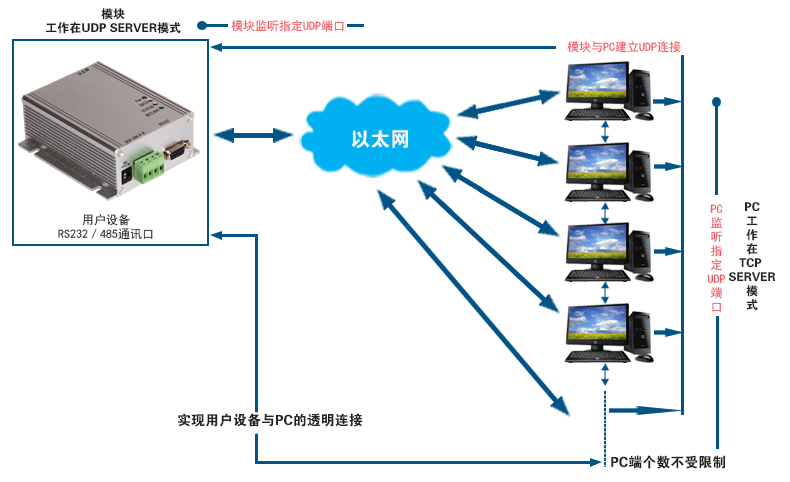

     UDP Server模式:

     UDP Server是指在普通UDP的基础上不验证来源IP地址,收到UDP数据包后将目标IP改为数据来源IP,类似TCP Server的功能。在此模式下,模块默认记录一个目标IP,当串口有数据时,向记录的IP发送数据,同时,模块处于服务器地位,接受网络中发给模块的数据包,并随时调整目标IP为数据来源的IP,适合于多IP对应模式的工作模式。使用上,计算机端的程序和UDP模式完全一样,不需要更改。




   三、应用领域:

      1、联网消防系统
    传统消防系统使用485或者CAN总线,存在节点扩展不便,系统稳定性差,维护不方便,容易误报误动作等缺点。使用以太网联网模块方案,可以将所有的传感器和控制器联网,实现稳定可靠的火灾自动报警及消防联动控制系统,所有数据通过一个或多个服务器统一管理,各种数据实时查看和存储,管理方便,稳定可靠。

      2、智能电网监控
    电网是关系安全和民生的重大设备,通过将电网监控设备联网,实现网络远程观察和控制各个监测点,可以帮助电力运行人员实时了解线路上各监测点的电流、电压变化情况,在线路出现短路、接地、断线、绝缘下降等故障或者异常情况下给出声光或者短信通知报警,告知调试人员进行远程操作以隔离故障和转移供电,通知电力运行人员迅速赶赴现场进行处理。

      3、电梯监控系统
    电梯的运行关系到乘客的生命安全,电梯厂商,物业运行商,安全监管部门都急切希望能准确可靠的了解所管辖的电梯的运行实时状态,通过读取电梯主控制器的数据,将电梯的实时运行数据发送到网络服务器中,实时显示和存储,并根据情况进行报警和提醒相关人员维护,不同等级的用户拥有不同的权限,实现高效率的管理,减少安全事故的发生,回放事故发生过程。

     4、温湿度测量控制系统
    在蔬菜大棚、养殖场、药品仓库、烟草仓库、电器仓库、弹药库等对温湿度参数敏感的区域,需要对温湿度进行实时的监测和控制,通过将温湿度传感器和风扇,加热装置,加湿器等装置联网,可以将温湿度数据传到一个或多个服务器,实时监控存储数据,并且可以灵活的设置各个控制器的启动和停止条件,达到温湿度的智能监控,手动和自动控制,确保生产生活及财物安全。

     5、智能机房监控
    机房监控系统对各区域温度湿度进行监控,机房的全部电源设备,如高压配电、低压配电、柴油发电机组、配电柜、UPS、直流电源系统、蓄电池等,空调设备监控,图像视频监控,漏水监测系统,智能门禁管理,消防系统监控,通过串口设备联网模块,可以将原有的串口设备全部通过网络统一管理,智能化程度高,可靠性高,维护和使用简单。

     6、工业控制系统
    传统PLC多采用RS232RS485通讯方式,为适应规模化集约化管理的需求,可以通过网络转串口模块,将工控设备联网统一管理,实现远程IO控制,数据采集,过程监控,实现更高效益。PLC在国内外已广泛应用于钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业,将PLC联网的应用领域也就非常的广泛。
