产品名称:可接触摸屏 温度采集模块
产品型号:JBLGK-10X16YAMS
产品简介

JBLGK-10X16YAMS远程IO控制模块含有10路隔离型开关量输入、16路晶体管输出,2路模拟量输出,1路PT100,可通过RS485通信接口与上位机或PLC连接,将各通道数据传送给上位机及PLC,方便监测和控制之用。 JBLGK-10X16YAMS是一种通用型数据采集模块,针对工业自动化控制场景而设计,采用电源、测量、通信互相隔离等技术,输入端采用ESD、过压、过流保护等设计,具有性能稳定、抗干扰强等特点。

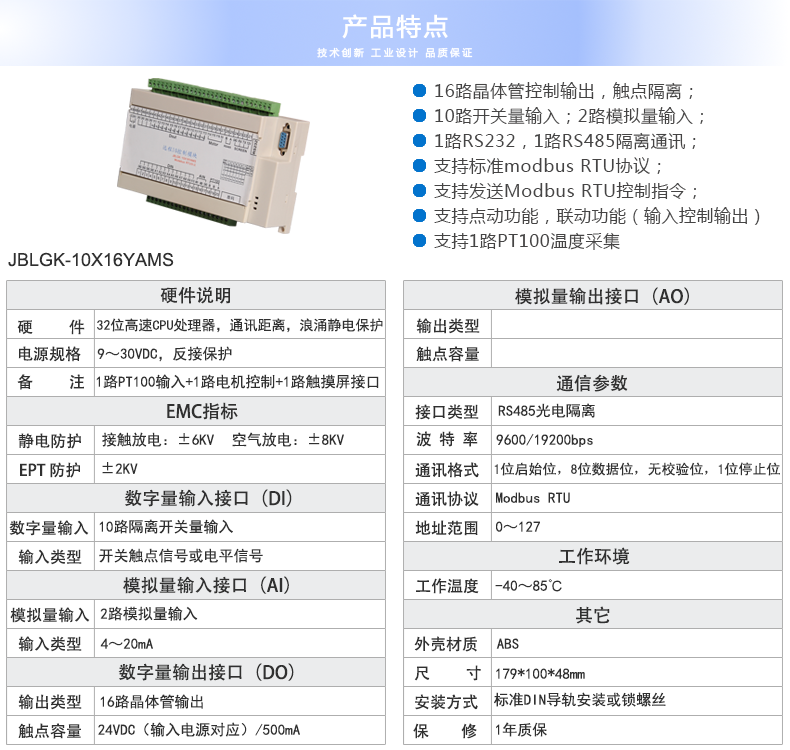

  • 功能特性
  • 参数
  • 相关下载
稳定可靠,应用广泛


    工业级带隔离隔IO采集模块系列产品均经过严酷的实践验证,稳定可靠,目前已经广泛应用于建筑设备系统、农业数据采集、气象数据采集、医疗、航空航天、楼宇安防、电梯控制等场合,用于设备运行状态、产能、电流、电压检测等数据远程监控。







支持标准MOD-BUS协议,使用灵活方便



       本产品具有良好的扩展性能,广泛应用于分布式数据系统中。JBLGK-10X16YAMS可以运用级联的方式与其它数据扩展模块共同组成一个基于RS485总线的工业控制现场数据采集终端。模块主要由电源电路、隔离开关量输入电路、隔离RS485通信电路及MCU等部分组成。模块选用了ARM高性能处理芯片,具有高速数据处理能力。系统具有片门狗电路,可以在出现意外时实现软重启,使模块更加稳定可靠。JBLGK-10X16YAMS采用工业级设计,RS485通讯接口采用隔离技术,避免工业现场信号对模块通信接口的影响,使通信稳定可靠,开关量输入部分具有ESD、过压、过流等保护功能。

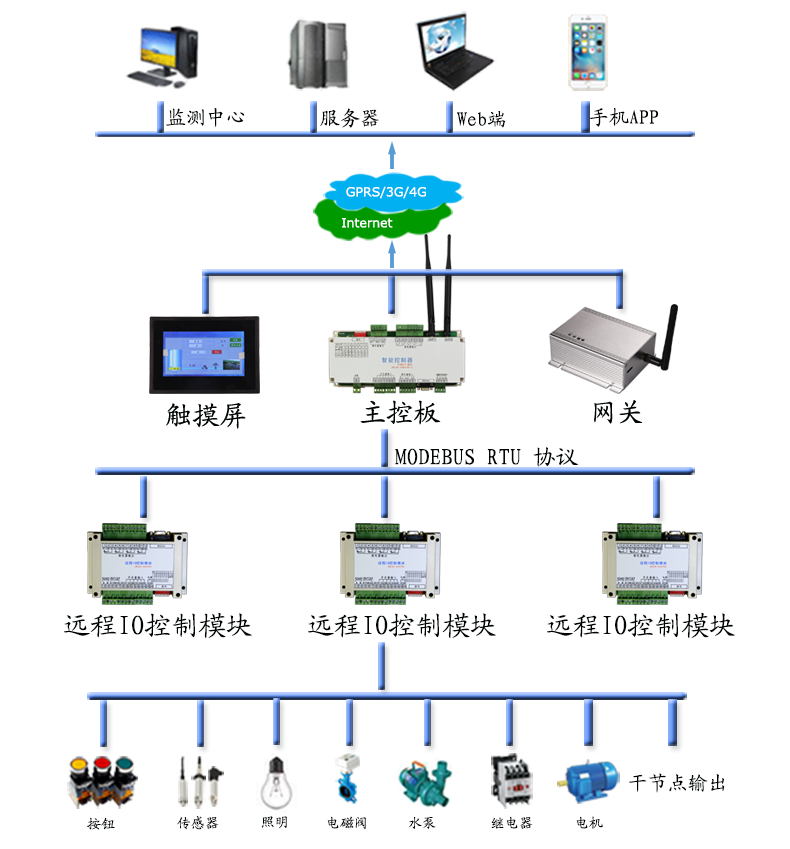

IO 采集模块TOP应用图一

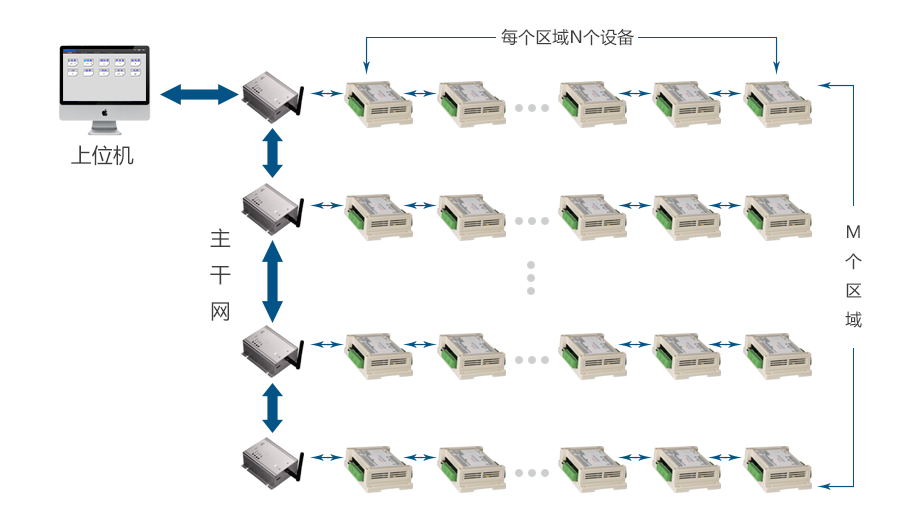

IO采集模块TOP应用图二







型号

JBLGK-10X16YAMS JBLGK-14X16YAM JBLGK-16X16YA JBLGK-20X20Y JBLGK-10X13YAMS

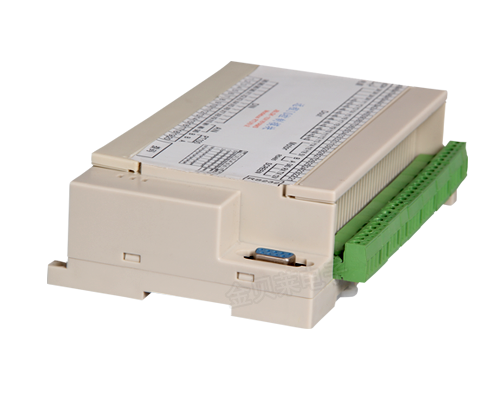

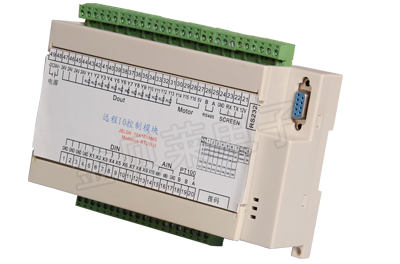

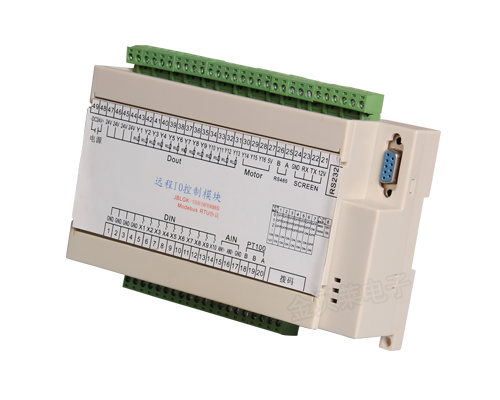

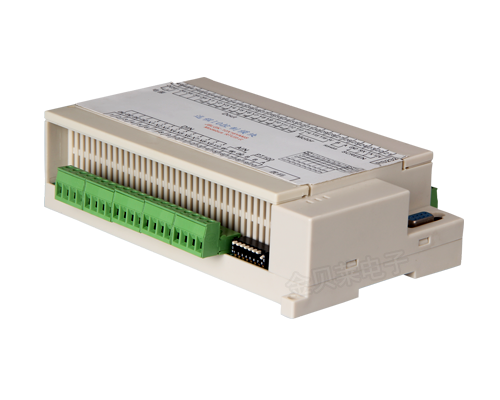

实物图

供电电压 9-30V 9-30V 9-30V 9-30V 9-30V
开关量输入(DI) 10路 14路 16路 20路 10路
模拟量输入(AI) 2路
2路
2路
2路
温湿度检测



PT100检测 1路
1路


晶体管输入 13路
13路
16路 20路
13路

继电器输出(5A)




电机驱动 1路 1路

1路
模拟量输出(AO) 2路
2路


2路
通讯接口(RS485)


串口/RS232




电气隔离




工业级




设备级联




安装方式 定位孔安装/导轨安装 定位孔安装/导轨安装
定位孔安装/导轨安装
定位孔安装/导轨安装
定位孔安装/导轨安装
尺寸 179*100*48mm 179*100*48mm
179*100*48mm
179*100*48mm
179*100*48mm
