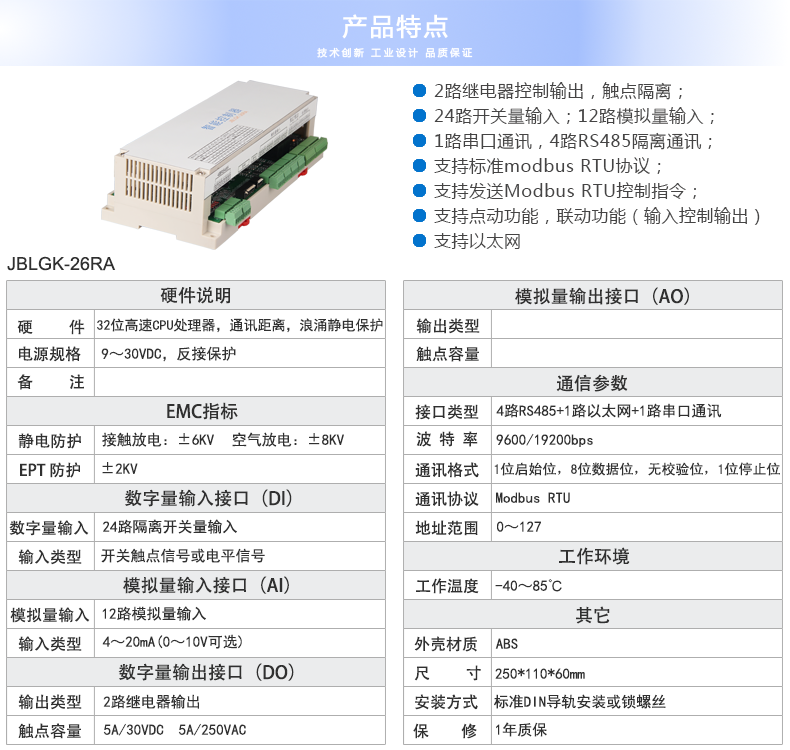

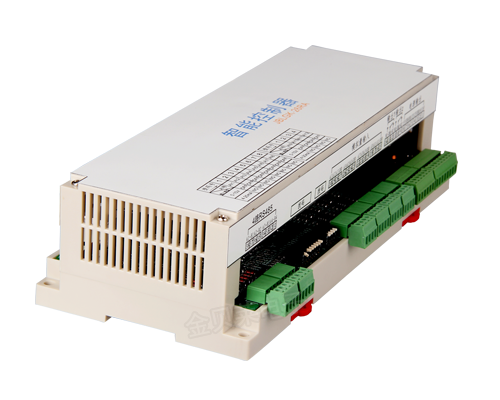

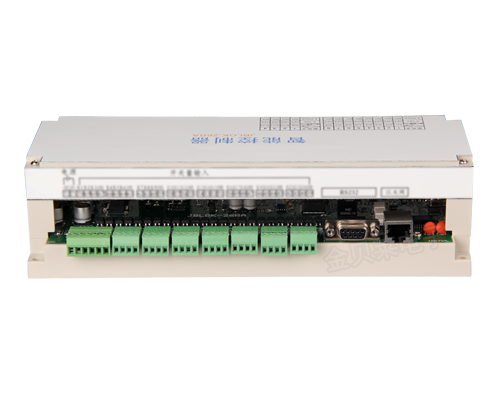

JBLGK-26RA远程IO控制模块含有24路隔离型开关量输入、12路模拟量输入，2路继电器输出，可通过RS485通信接口及串口通信与上位机或PLC连接，将各通道数据传送给上位机电脑、手机APP、PLC等上行设备。方便监测和控制之用。 金贝莱IO采集模块是一种通用型数据采集模块，针对工业自动化控制场景而设计，采用电源、测量、通信互相隔离等技术，输入端采用ESD、过压、过流保护等设计，具有性能稳定、抗干扰强等特点。
稳定可靠，应用广泛
工业级带隔离IO采集模块系列产品均经过严酷的实践验证，稳定可靠，目前已经广泛应用于建筑设备系统、农业数据采集、气象数据采集、医疗、航空航天、楼宇安防、电梯控制等场合，用于设备运行状态、产能、电流、电压检测等数据远程监控。
支持标准MOD-BUS协议，使用灵活方便
本产品具有良好的扩展性能，广泛应用于分布式数据系统中。JBLGK-26RA可以运用级联的方式与其它数据扩展模块共同组成一个基于RS485总线的工业控制现场数据采集终端。模块主要由电源电路、隔离开关量输入电路、隔离RS485通信电路及MCU等部分组成。模块选用了ARM高性能处理芯片，具有高速数据处理能力。系统具有片门狗电路，可以在出现意外时实现软重启，使模块更加稳定可靠。JBLGK-26RA采用工业级设计，RS485通讯接口采用隔离技术，避免工业现场信号对模块通信接口的影响，使通信稳定可靠，开关量输入部分具有ESD、过压、过流等保护功能。
IO数据采集模块TOP应用图一
IO数据采集模块TOP应用图二
|
型号 |
JBLGK-10RA-RF-2 | JBLGK-18A-RF-3 | JBLGK-26RA | JBLGK-IO |
|---|---|---|---|---|
| 实物图 |
 |
 |
 |
 |
| 供电电压 | AC220V | 9-30V | 9-30V | 9-30V |
| 开关量输入(DI) | 5路 | 8路 | 24路 | 8路(可扩展) |
| 模拟量输入(AI) |
3路 |
6路 |
12路 |
8路(可扩展) |
| 继电器输入(5A) |
5路 |
4路 |
2路 |
10路 |
| 晶体管输出 |
|
6路 |
可扩展4路 |
|
| 模拟量输出 |
3路 |
2路 |
8路(可扩展) |
|
|
通讯接口(WIFI) |
2路 |
1路 |
|
可扩展1路 |
| 通讯接口(GPRS) |
|
可扩展1路 |
||
| 通讯接口/RS485 |
2路 |
2路 |
4路 |
可扩展1路 |
| 通讯接口/RS232 |
1路 |
1路 |
1路 |
1路 |
| 通讯接口/以太网 |
|
1路 |
1路 |
可扩展1路 |
| USB接口 |
|
√ |
|
|
| 外接显示屏接口 |
|
√ |
|
√ |
| 电气隔离 |
√ |
√ |
√ |
√ |
|
工业级 |
√ |
√ |
√ |
√ |
|
延长通讯距离 |
|
√ |
√ |
√ |
|
设备级联 |
√ |
√ |
√ |
√ |
| 安装方式 | 定位孔安装/导轨安装 |
定位孔安装/导轨安装 |
定位孔安装/导轨安装 |
定位孔安装/导轨安装 |
| 尺寸 | 250*110*60mm |
250*110*60mm |
250*110*60mm |
250*110*60mm |
