产品名称:无线GPRS数据采集模块
产品型号: JBLGK-12RAS-GPRS
产品简介

JBLGK-12RAS-GPRS远程IO控制模块含有5路隔离型开关量输入、7路继电器输出,1路模拟量输入,2路模拟量输出。可通过RS485通信接口及串口通信与上位机或PLC连接,将各通道数据传送给上位机及PLC,方便监测和控制之用。是一种通用型数据采集模块,针对工业自动化控制场景而设计,采用电源、测量、通信互相隔离等技术,输入端采用ESD、过压、过流保护等设计,具有性能稳定、抗干扰强等特点。

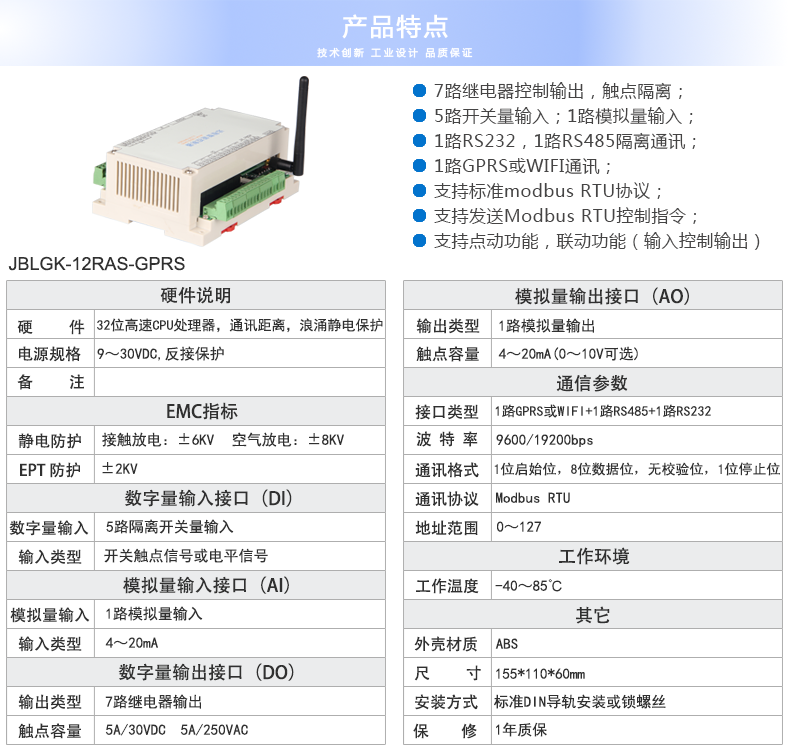

  • 功能特性
  • 参数
  • 相关下载
稳定可靠,应用广泛


    工业级带隔离隔IO采集模块系列产品均经过严酷的实践验证,稳定可靠,目前已经广泛应用于建筑设备系统、农业数据采集、气象数据采集、医疗、航空航天、楼宇安防、电梯控制等场合,用于设备运行状态、产能、电流、电压检测等数据远程监控。







支持标准MOD-BUS协议,使用灵活方便



       本产品具有良好的扩展性能,广泛应用于分布式数据系统中。JBLGK-12RAS-GPRS可以运用级联的方式与其它数据扩展模块共同组成一个基于RS485总线的工业控制现场数据采集终端。模块主要由电源电路、隔离开关量输入电路、隔离RS485通信电路及MCU等部分组成。模块选用了ARM高性能处理芯片,具有高速数据处理能力。系统具有片门狗电路,可以在出现意外时实现软重启,使模块更加稳定可靠。JBLGK-12RAS-GPRS采用工业级设计,RS485通讯接口采用隔离技术,避免工业现场信号对模块通信接口的影响,使通信稳定可靠,开关量输入部分具有ESD、过压、过流等保护功能。



IO 采集模块TOP应用图一




IO采集模块TOP应用图二







型号

JBLGK-12RAS-GPRS JBLGK-5X5YRA-G JBLGK-12RAS

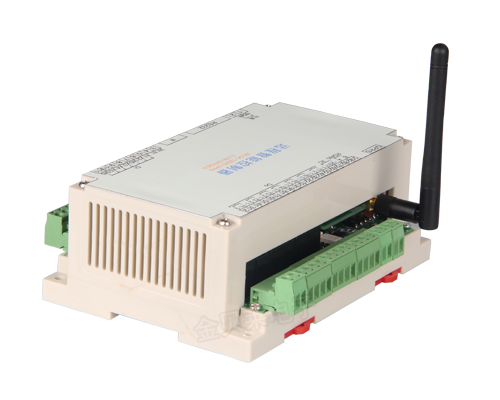

实物图

供电电压 9-30V 9-30V 9-30V
开关量输入(DI) 5路 5路 5路
模拟量输入(AI) 1路
6路
温湿度检测
1路

PT100检测
2路
继电器输出(5A) 7路
5路
5路

模拟量输出(AO)

1路
1路 1路
通讯接口(WIFI/GPRS)
通讯接口(GPRS)


串口/RS232



电气隔离


工业级


延长通讯距离


设备级联


安装方式 定位孔安装/导轨安装 定位孔安装/导轨安装
定位孔安装/导轨安装
尺寸 155*110*60mm 155*110*60mm
155*110*60mm
